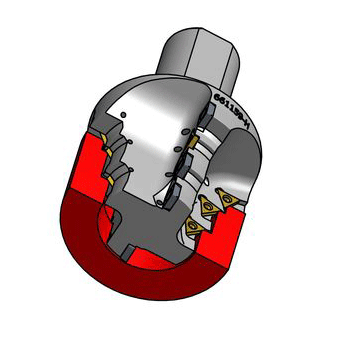

Kromě produktivního obrábění se zabýváme také konstrukčními projekty dle požadavků našich zákazníků, které pak kompletně vyrobíme a dodáme. Nebráníme se žádné zajímavé spolupráci i na různorodých typech projektů. Po celou dobu návrhu a vývoje úzce spolupracujeme se zákazníkem a pomocí náhledů na 3D modely výrobku s ním konzultujeme všechny důležité technické parametry výrobku.

Více na YOUTUBE kanálu Kastr CNC

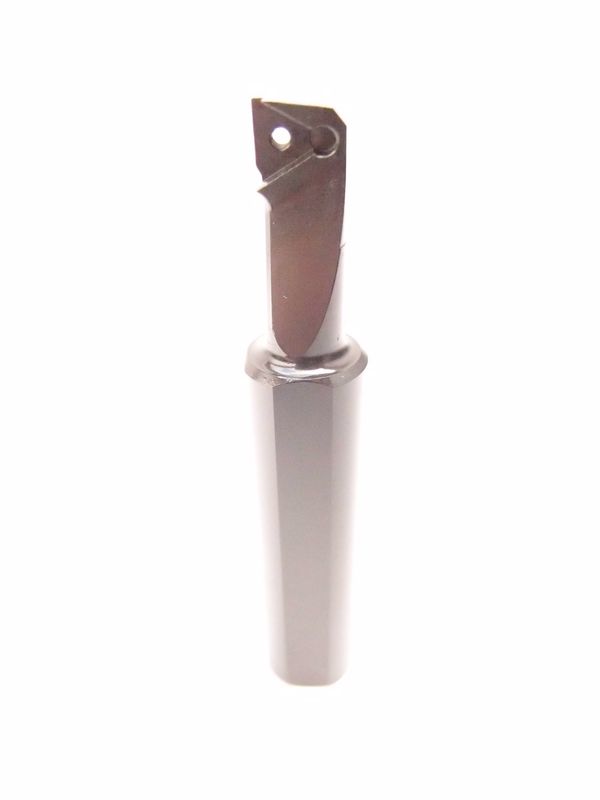

Speciální soustružnický nožík pro destičku TPGN s upraveným ostřím.

Speciální soustružnický nožík pro destičku TPGN s upraveným ostřím.

Speciální soustružnický nožík se skloněnou tangenciální hrubovací destičkou ISCAR

Speciální soustružnický nožík se skloněnou tangenciální hrubovací destičkou ISCAR

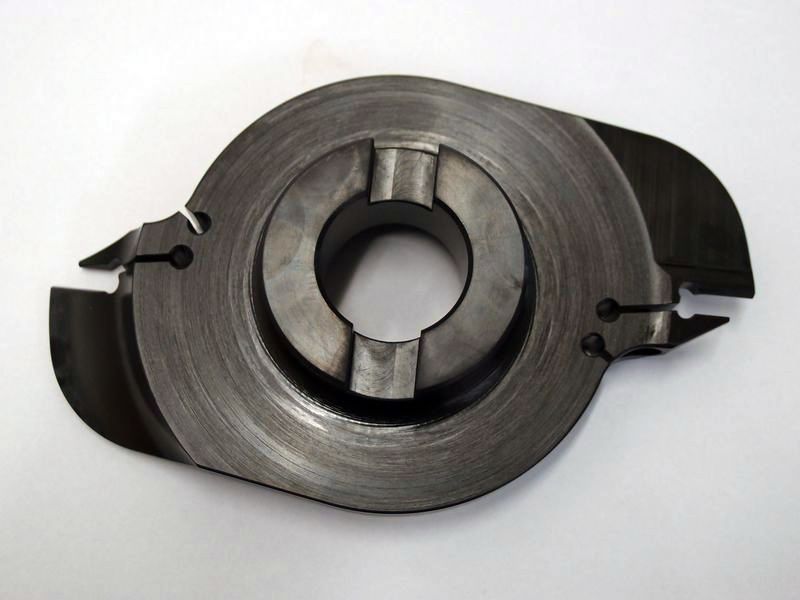

Tvarové nástroje

Tvarové nástroje pro vytvoření přesných dutin v předlitém nebo předkovaném otvoru. Požadovaný tvar dutiny je vytvořen vhodným uspořádáním vyměnitelných břitových destiček v kobinaci s přesnou výrobou tělesa nástroje.

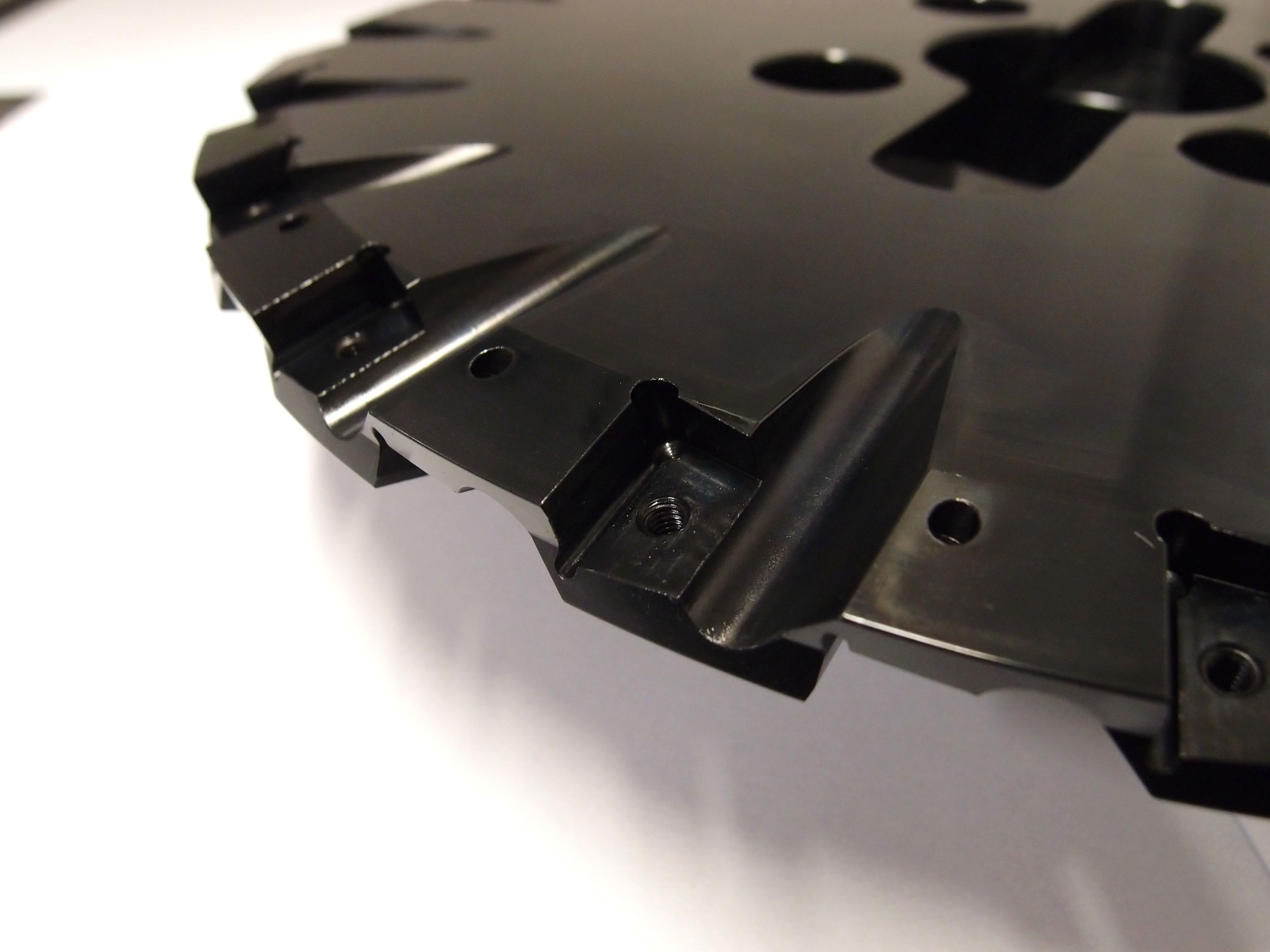

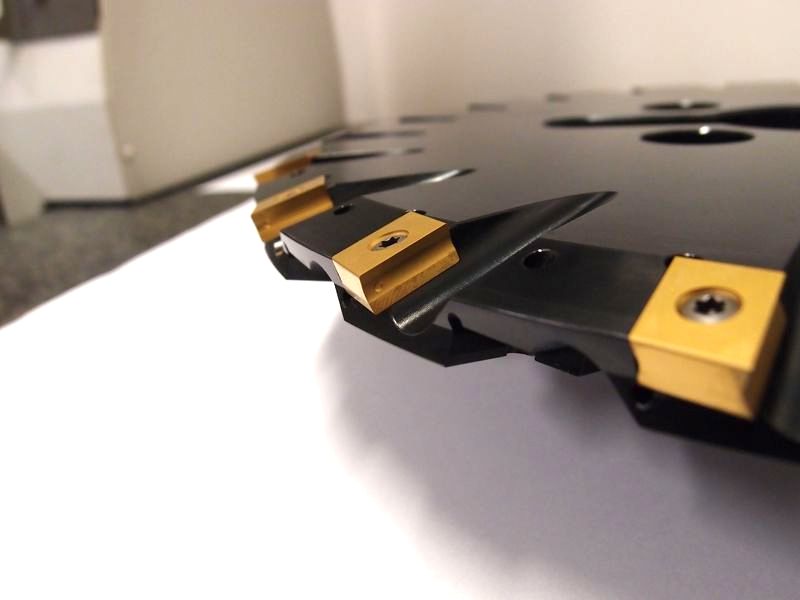

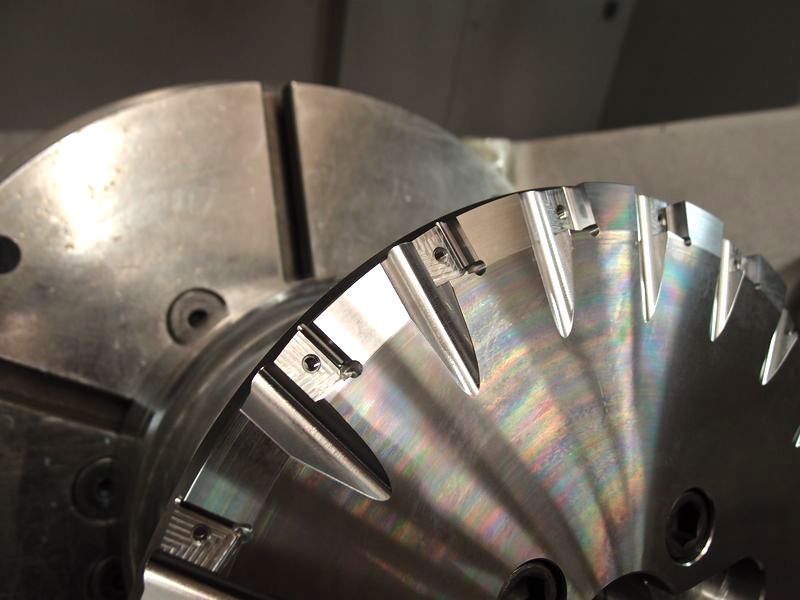

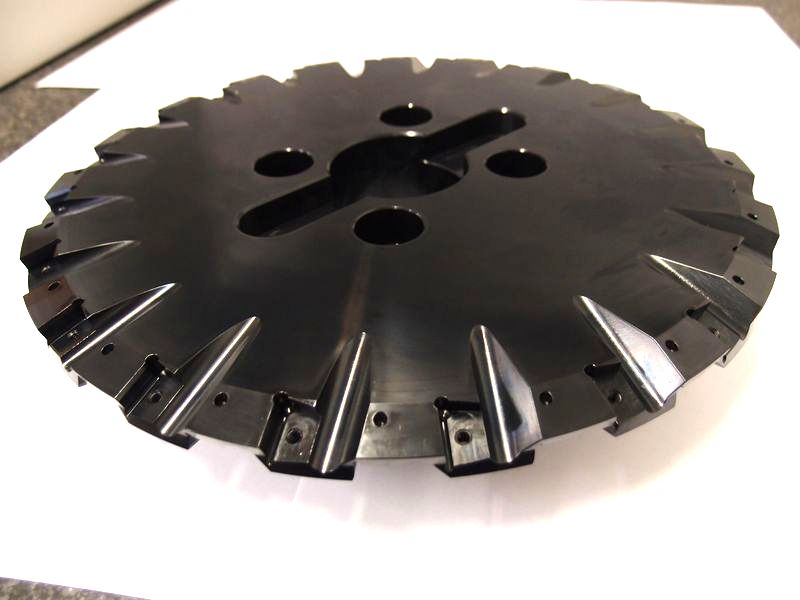

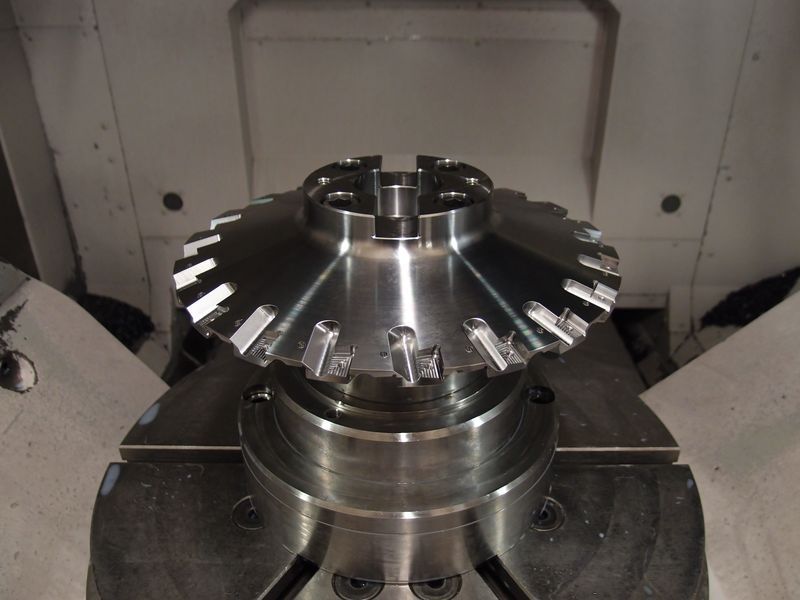

Kotoučová fréza d315

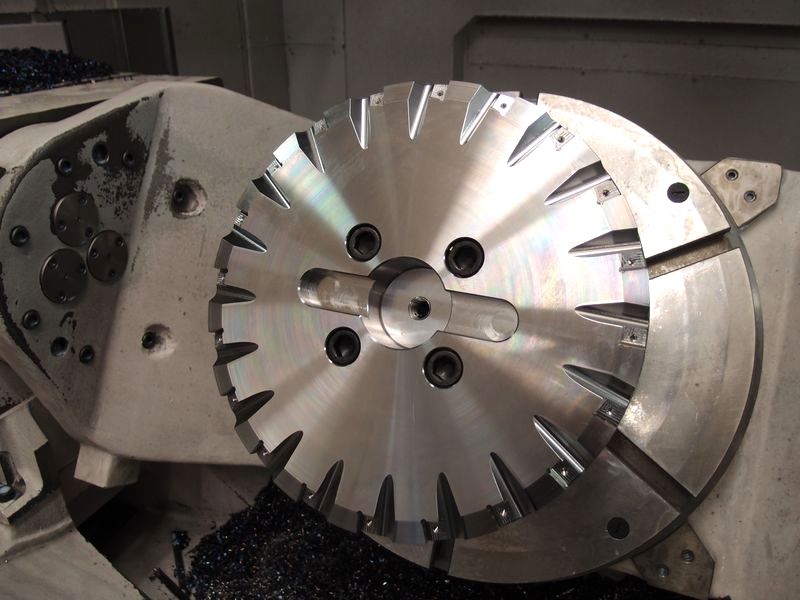

Kotoučová fréza d315 s vrcholovým úhlem 30°, vyměnitelné tangenciální břitové destičky Ingersoll.

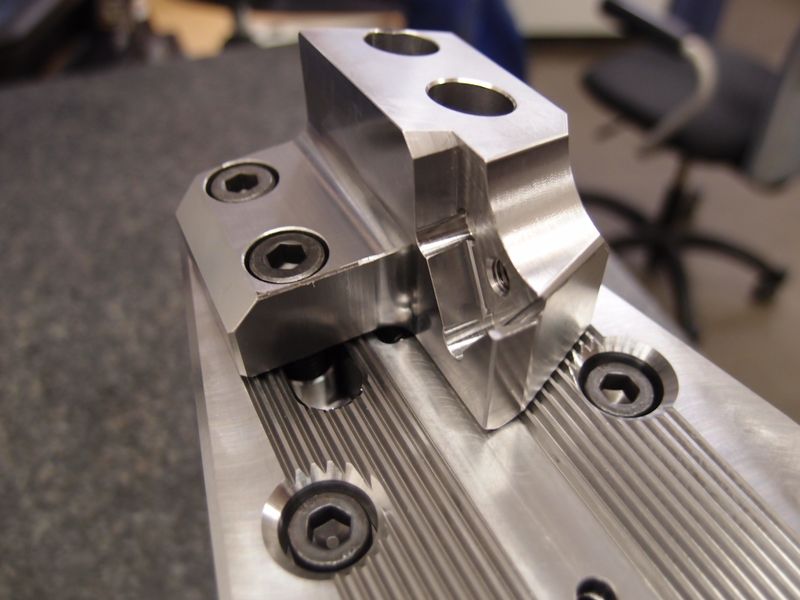

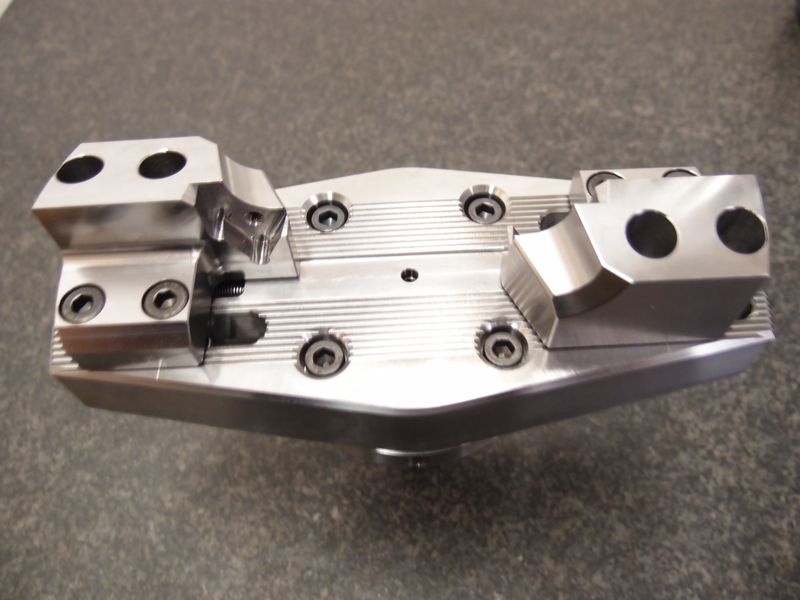

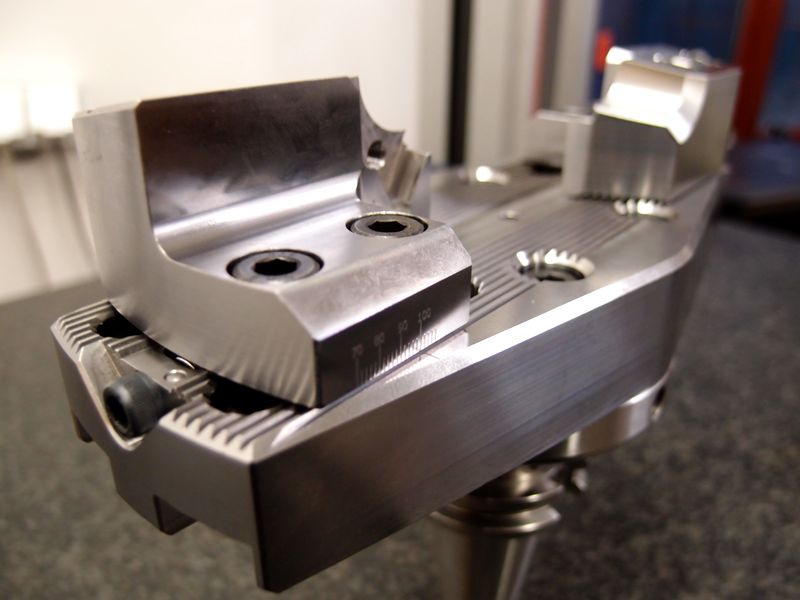

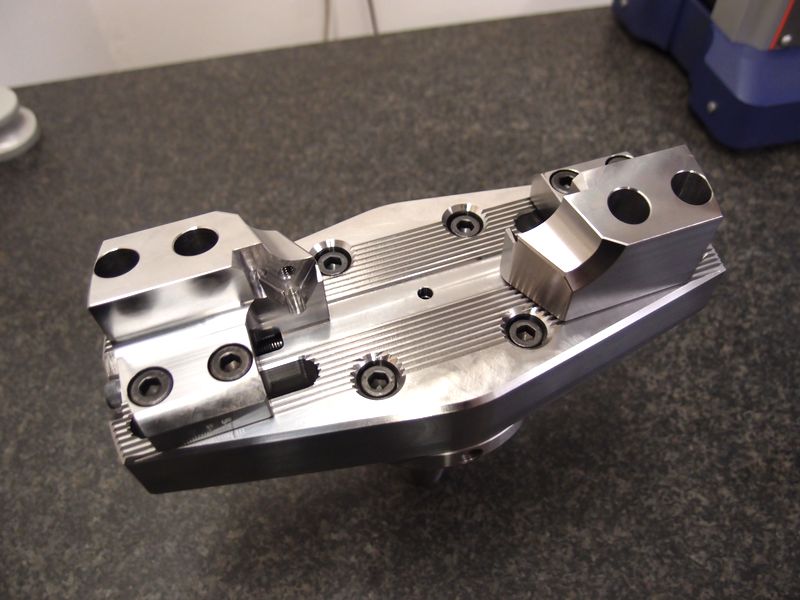

Stavitelná vykružovací hlva pro vnější zakroužení

Stavitelná vykružovací hlava pro vnější zakroužení - vytvoření vnějšího radiusu na přířezu prostřednictvím vybrušovaných tvarových VBD. Hlava je aplikována na automatických výrobních linkách.

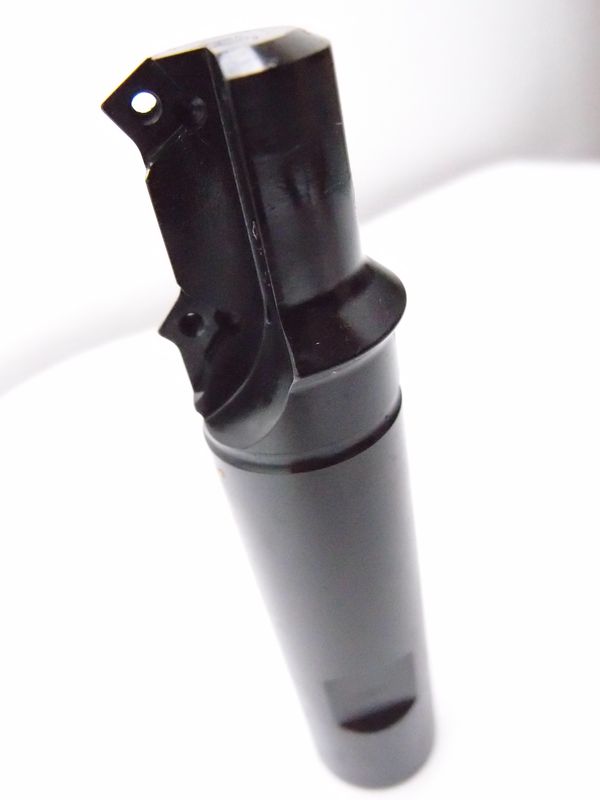

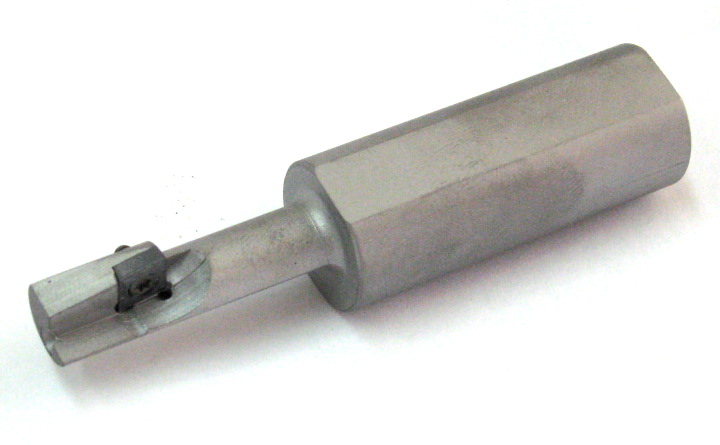

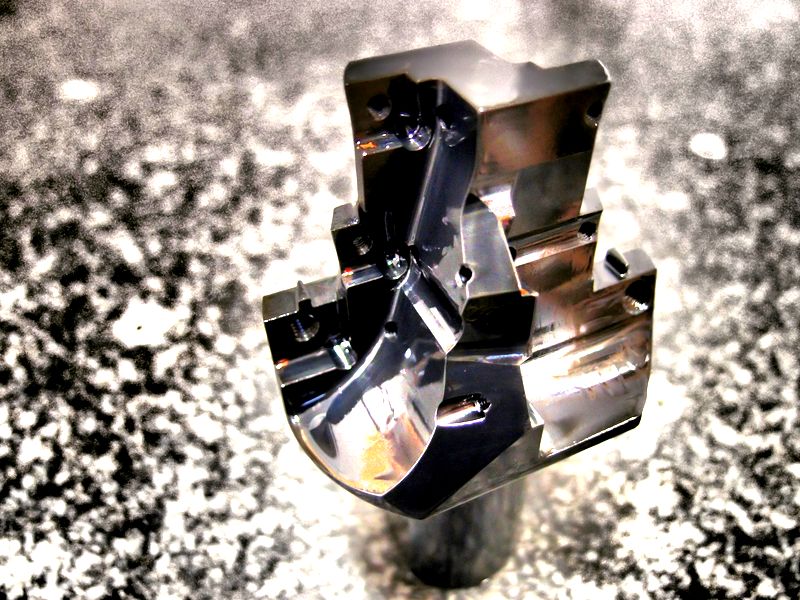

Nástroj pro dopředné a zpětné zahloubení

Nástroj zajede exentricky do otvoru, dále polohuje na střed otvoru, dopředným směrem srazí hranu, zpětným směrem zatočí přesný průměr s požadovaným výběhem.

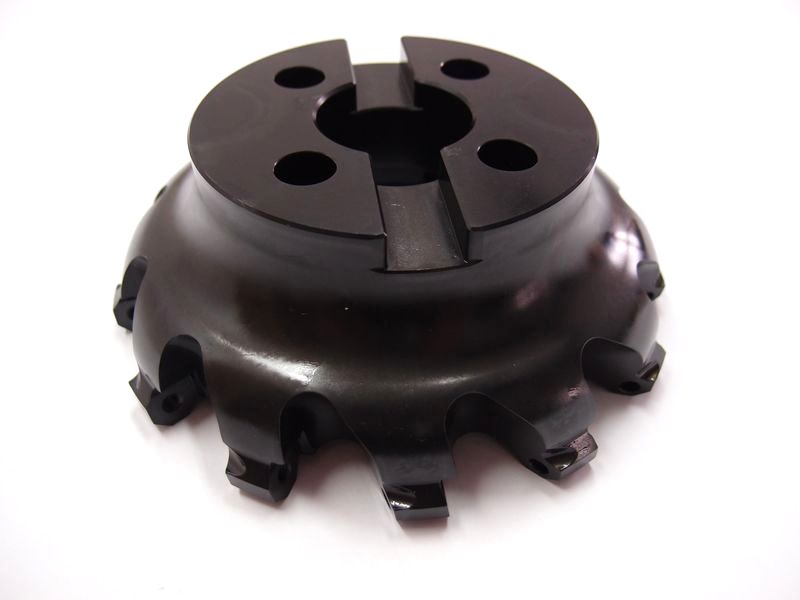

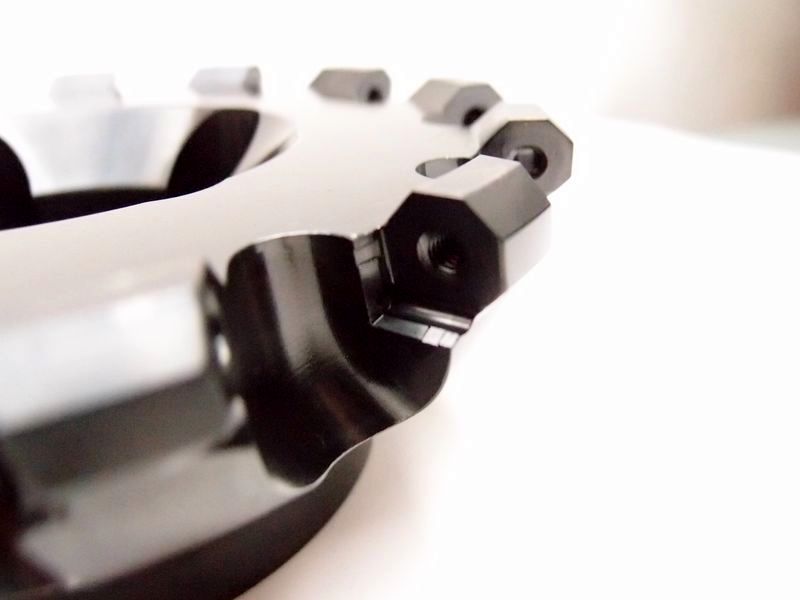

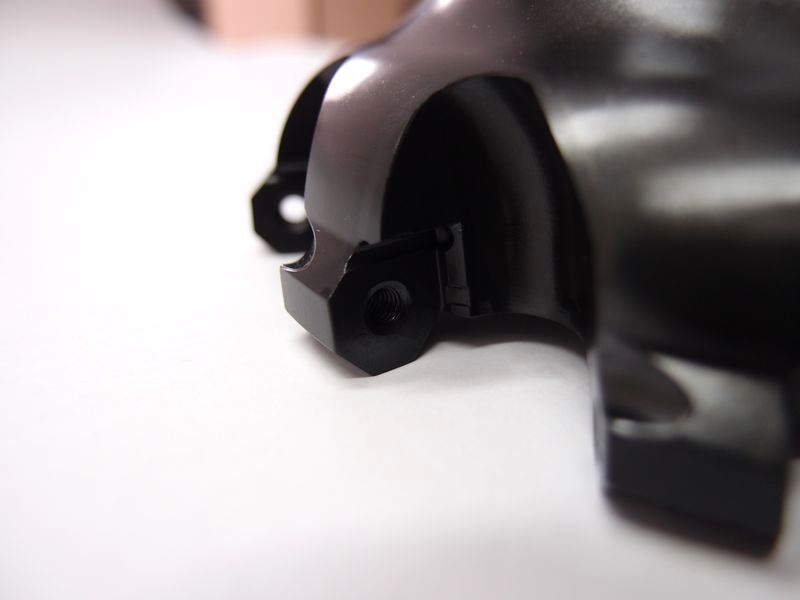

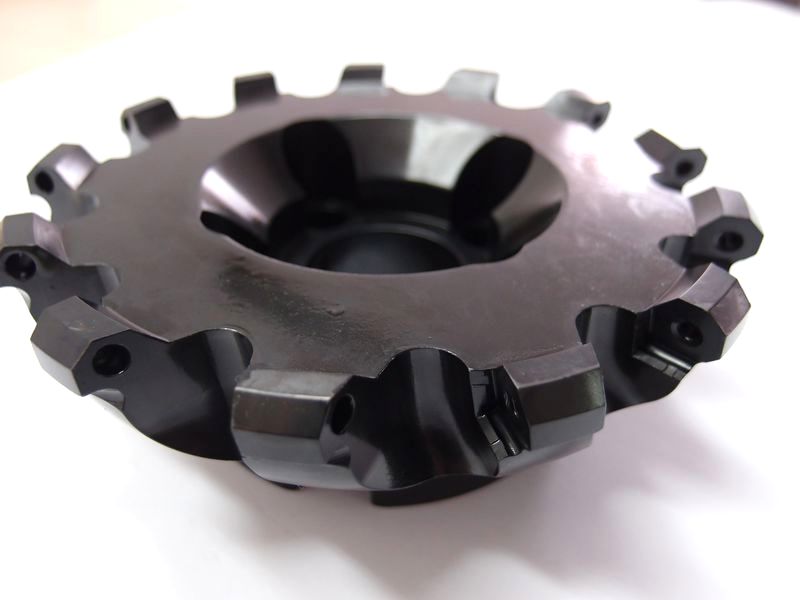

Frézovací hlava levotočivá

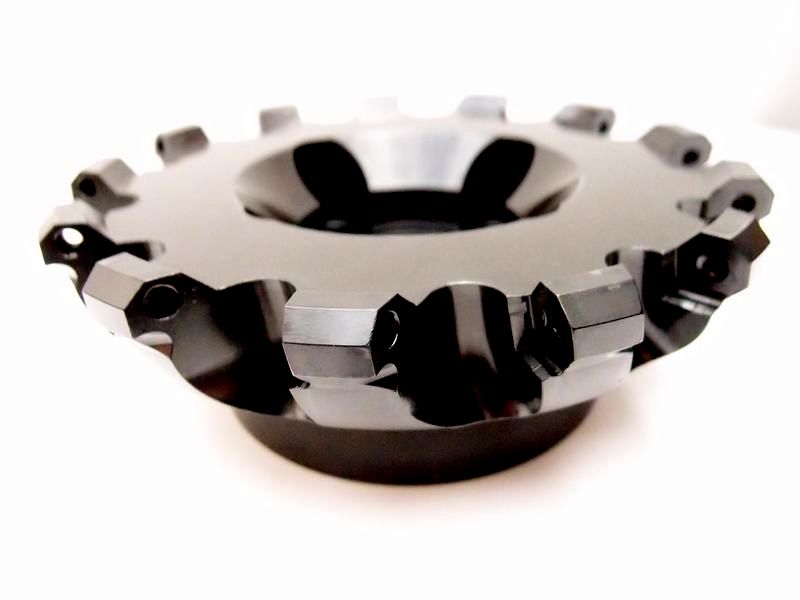

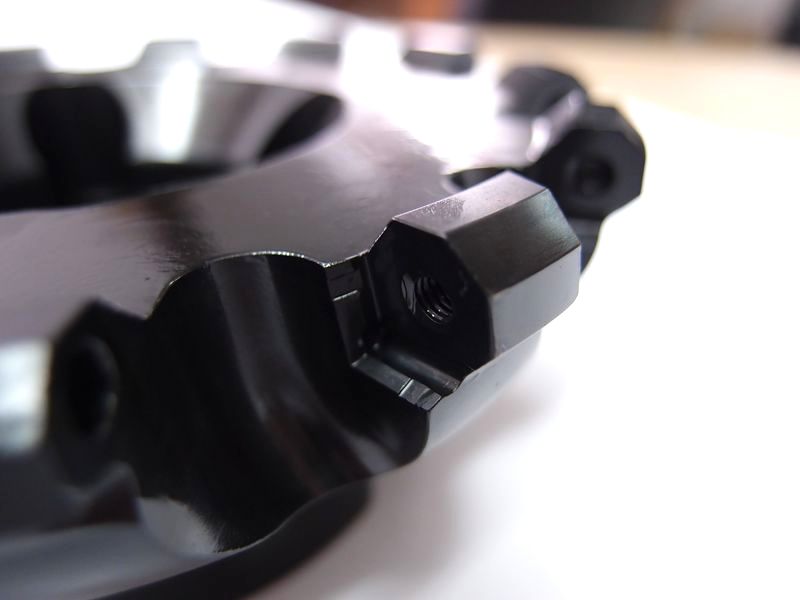

DFrézovací hlava na kruhové VBD ARNO, vyráběna na zakázku kvůli požadavku na levotočivou frézu.

Rohová dokončovací hlava D250

Dokončovací hlava s vysokopevnostního hliníku s tvrdě eloxovanou povrchovou úpravou a vyměnitelnými ocelovými kazetami pro dokončovací operace.

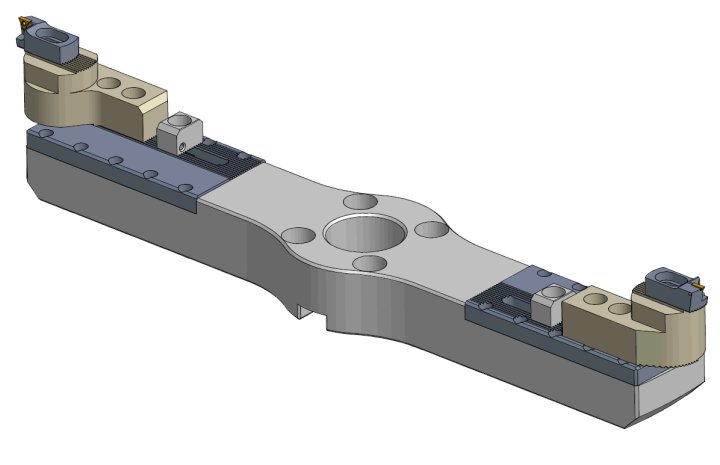

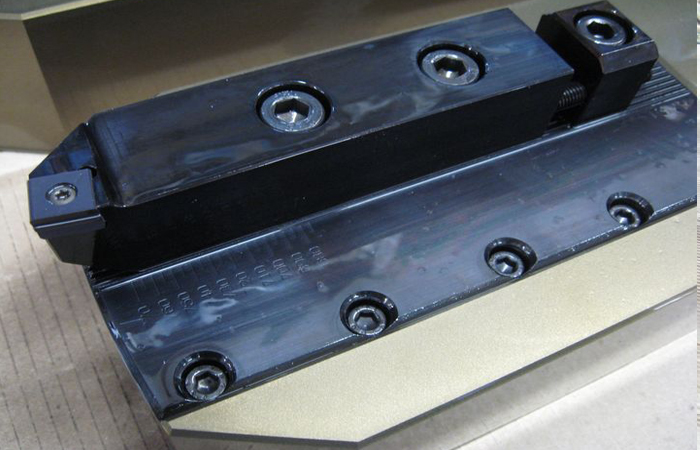

Křídla pro obrábění velkých otvorů

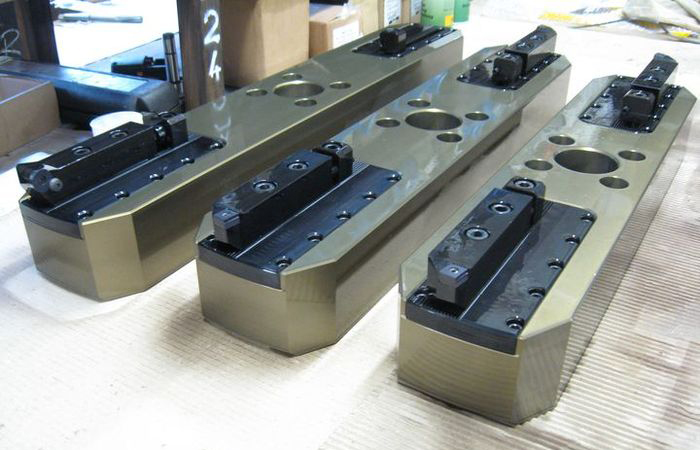

Křídla z vysokopevnostního hliníku s tvrdě eloxovanou povrchovou úpravou pro opracování průměrů 680 až 1250mm, včetně nožů pro destičky Ingersoll.

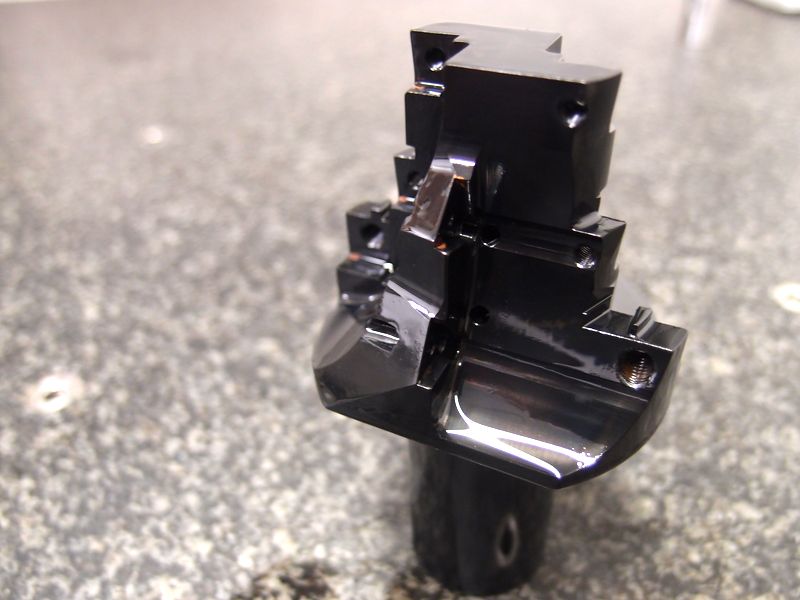

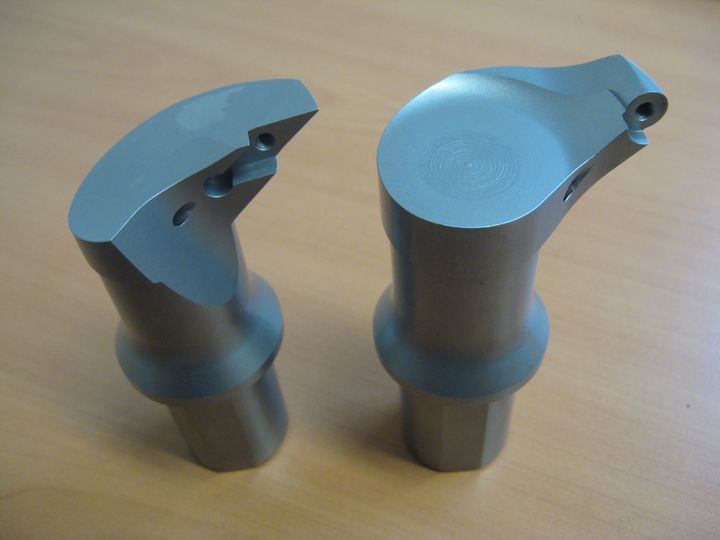

Nástroje pro soustružení vnitřního tvaru

Nástroje navržené a vyrobené pro hrubování a dokončení vnitřního tvaru.

Nástroj pro obrábění T-drážky

Nástroj navržený a vyrobený pro frézování drážky tvaru T na jeden průchod dle rozměrů výkresu.

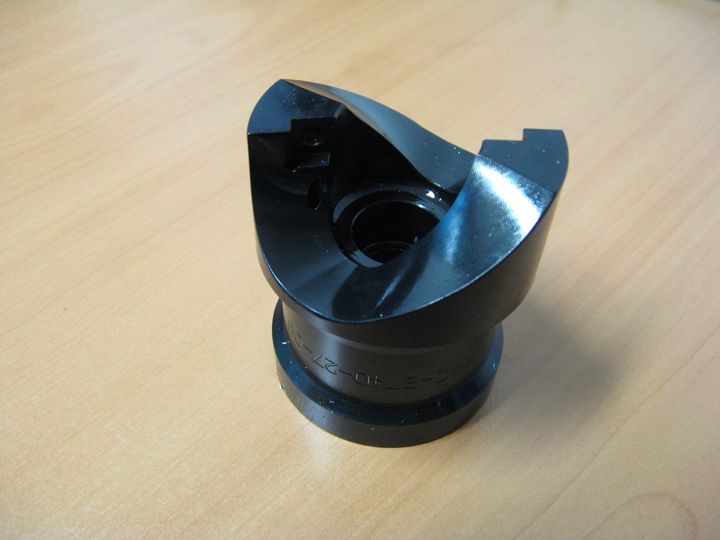

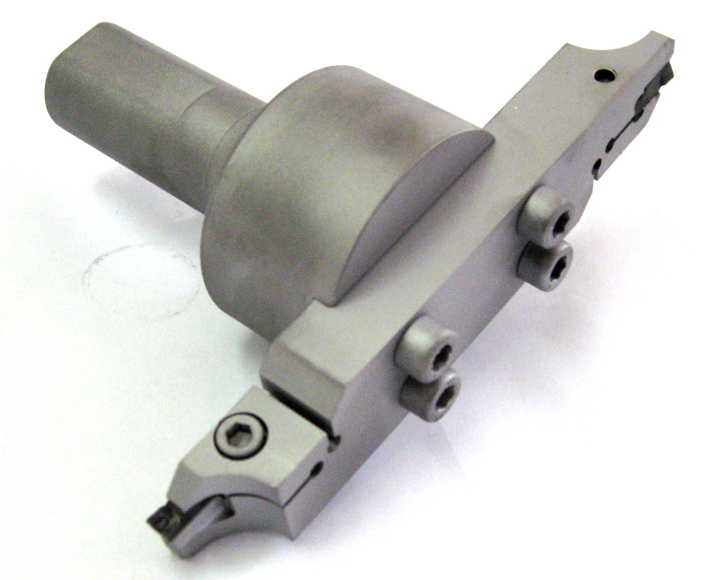

Vykružovací nástroj

Nástroj pro produktivní hrubování vnějšího průměru na frézovacím centru.

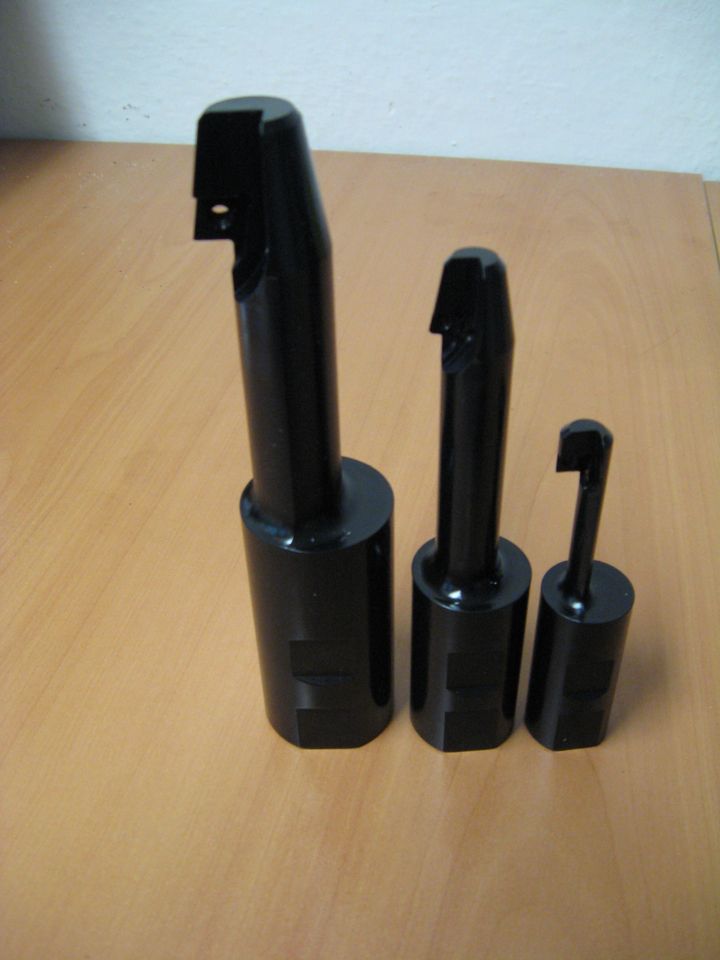

Zpětné záhlubníky

Nástroje pro zpětné zahloubení otvorů za účelem ušetření přepnutí, nebo pro zahloubení otvoru pro hlavu šroubu v nepřístupném místě výrobku.

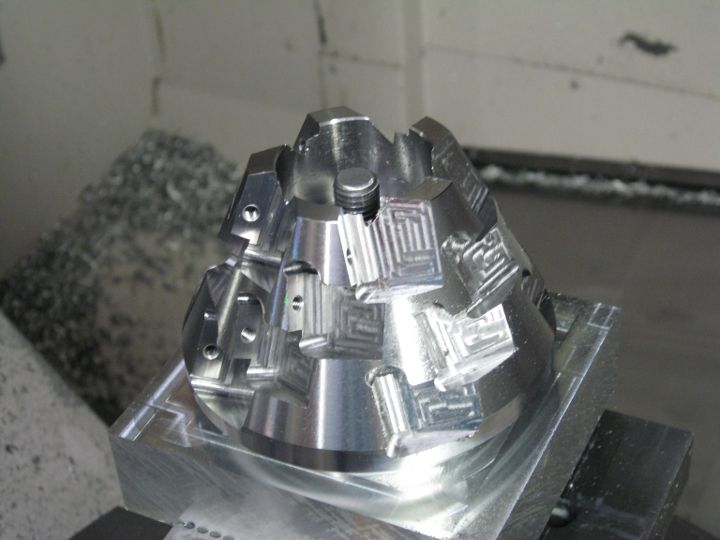

Ježek 50° vrcholový úhel

Kuželový ježek pro vyměnitelné břitové destičky typu ADMT.

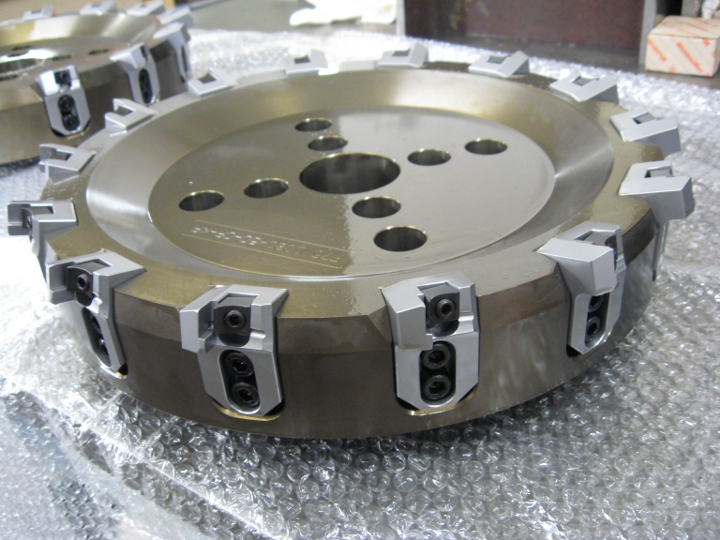

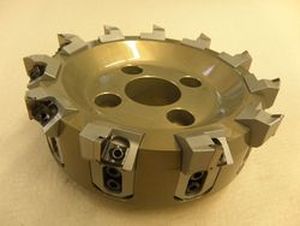

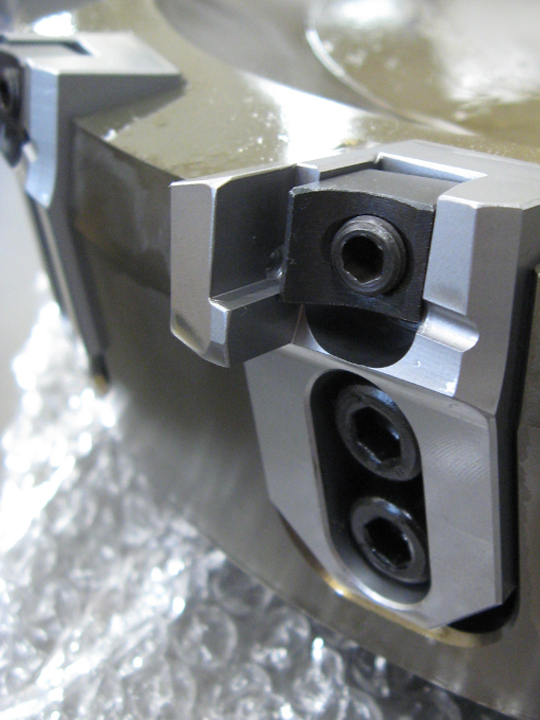

Dokončovací hlava d380

Dokončovací hlava s vysokopevnostního hliníku s tvrdě eloxovanou povrchovou úpravou a vyměnitelnými ocelovými kazetami pro dokončovací operace.

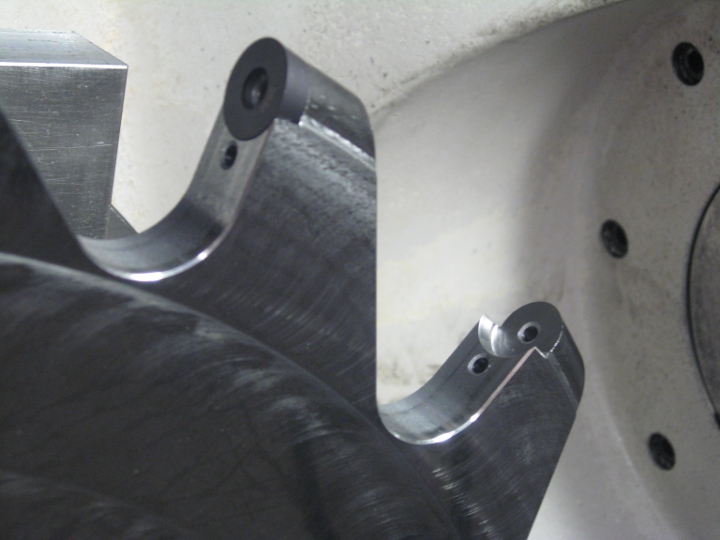

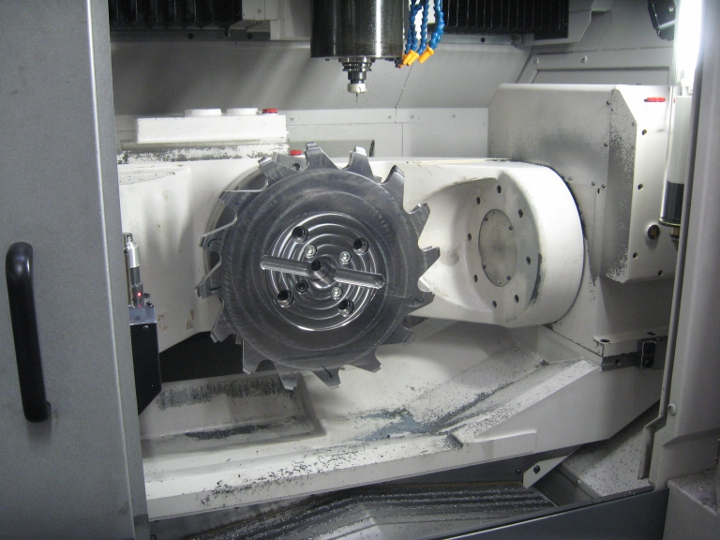

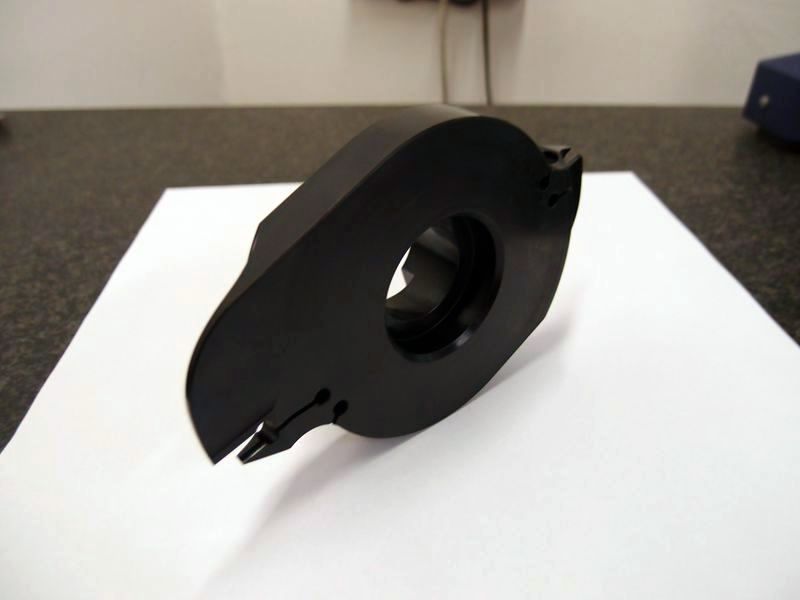

Kotoučovka d500

Speciální kotoučová fréza pro kruhové destičky Ingersoll.

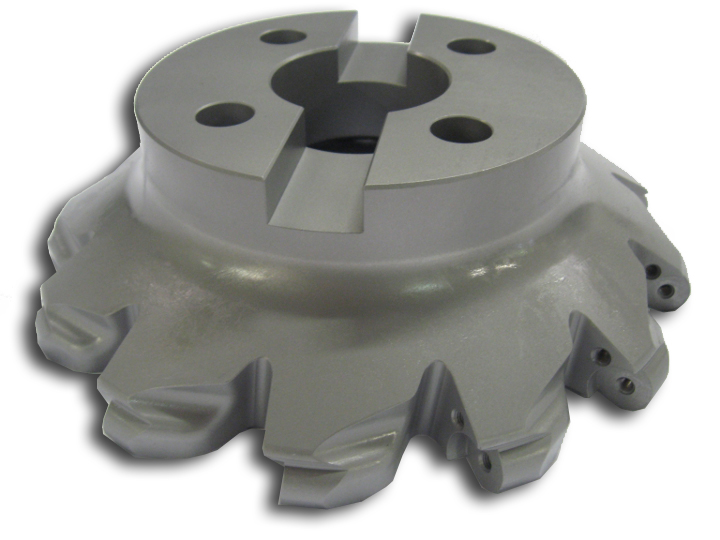

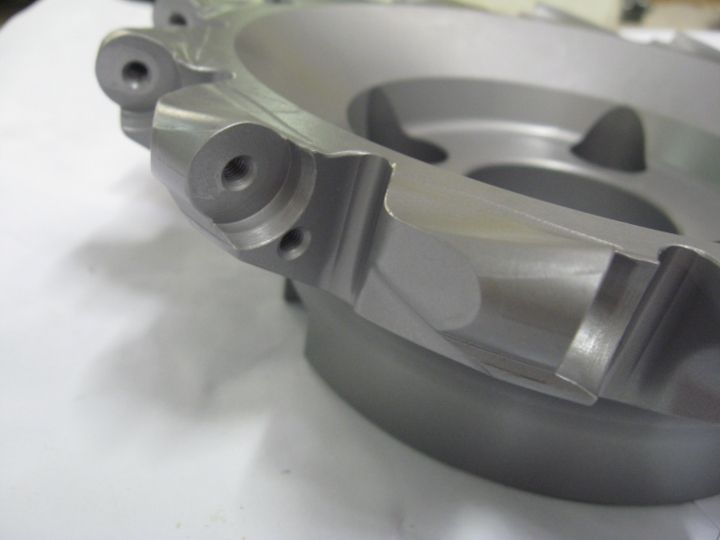

Fréza d250 R10

Vzhledem k úspěšnosti tohoto řešení v menším provedení na průměru d160 se zákazník rozhodl i pro větší nástroj průměru 250. Ze spodní části jsou zuby nástroje odlehčeny tak, aby mohla frézovací hlava plnohodnotně zabírat jak čelem, tak bokem nástroje při frézování obecných ploch.

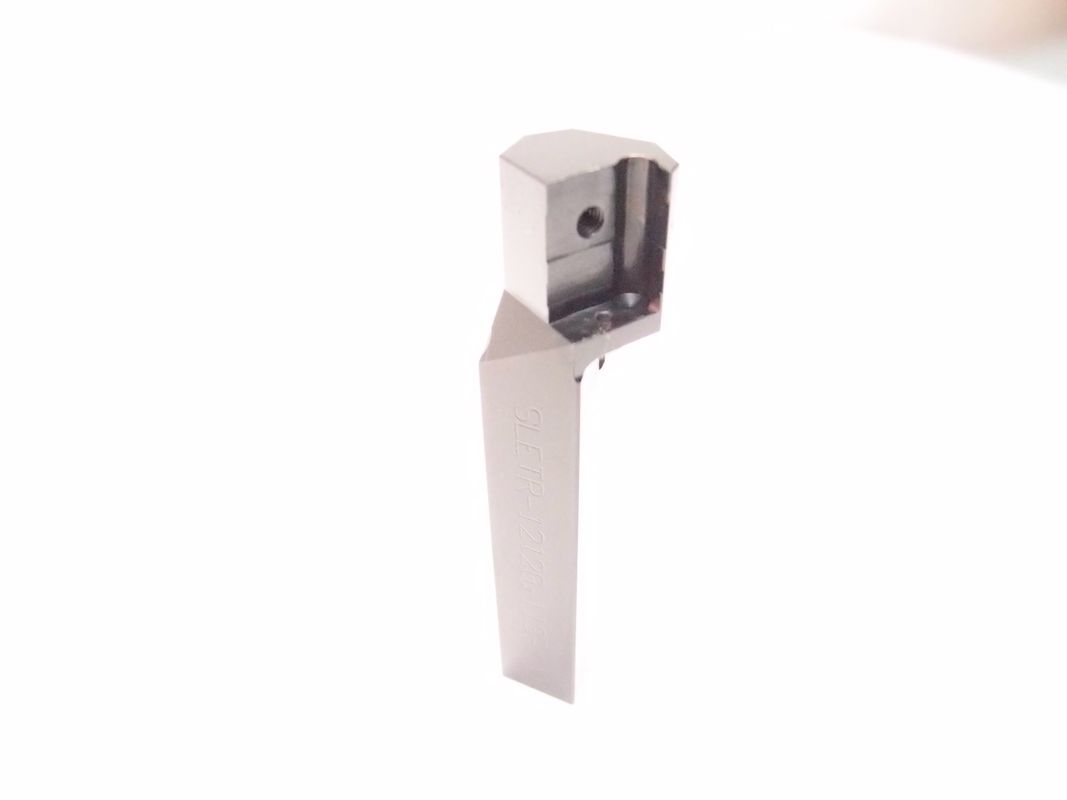

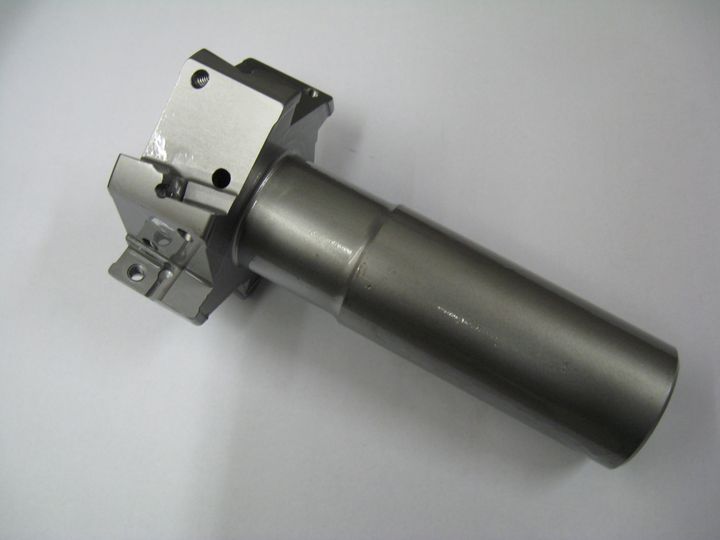

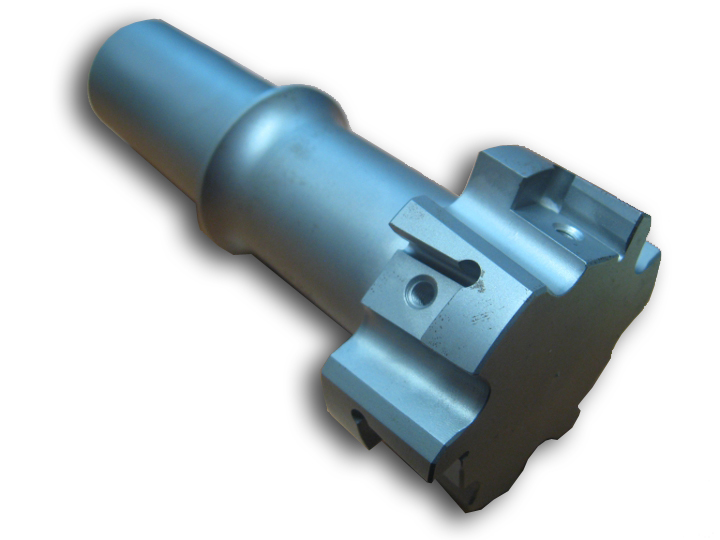

Nástroj pro T-drážku d60 s27

Speciál pro produktivní frézování T-drážky šíře 60 mm a výšky 27 mm. Pro vyměnitelné tangenciální břitové destičky Ingersoll.

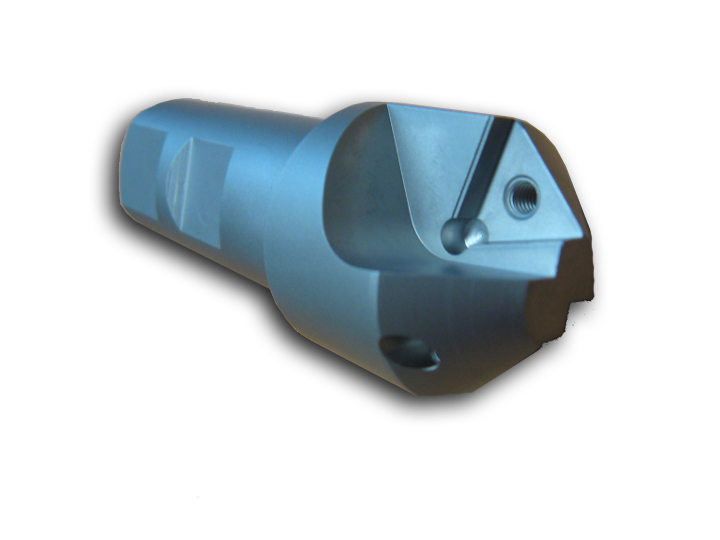

Srážeč pro d13

Speciální srážeč s velkou řeznou hranou a dostupností pro zahloubení otvoru 13 mm.

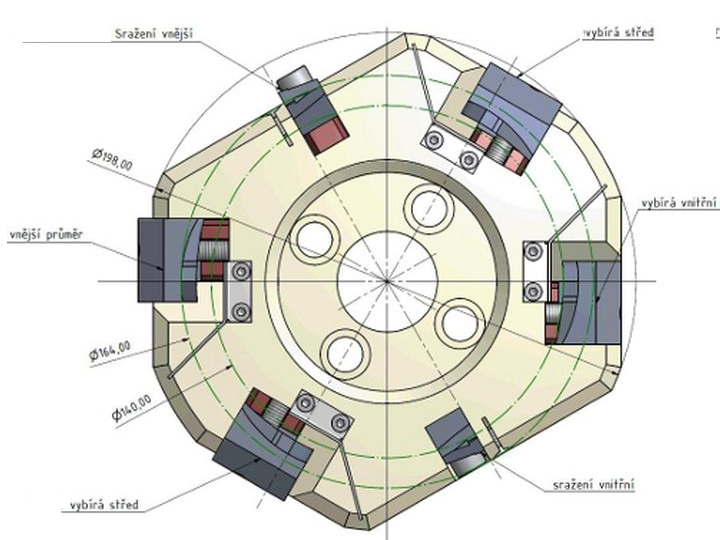

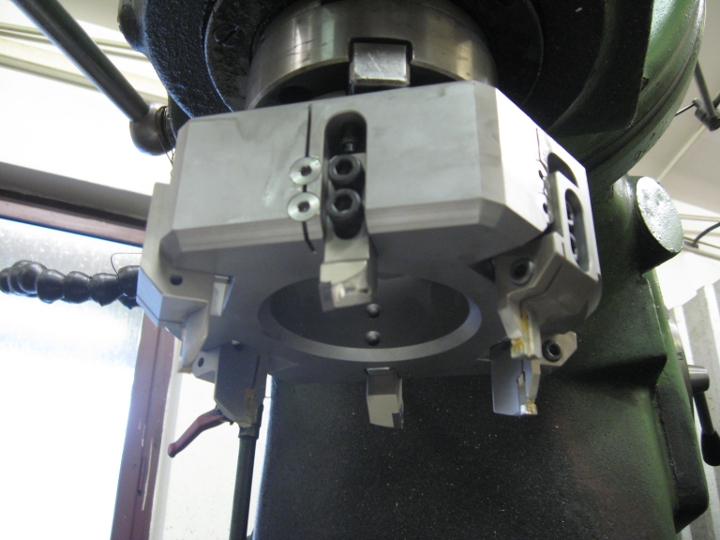

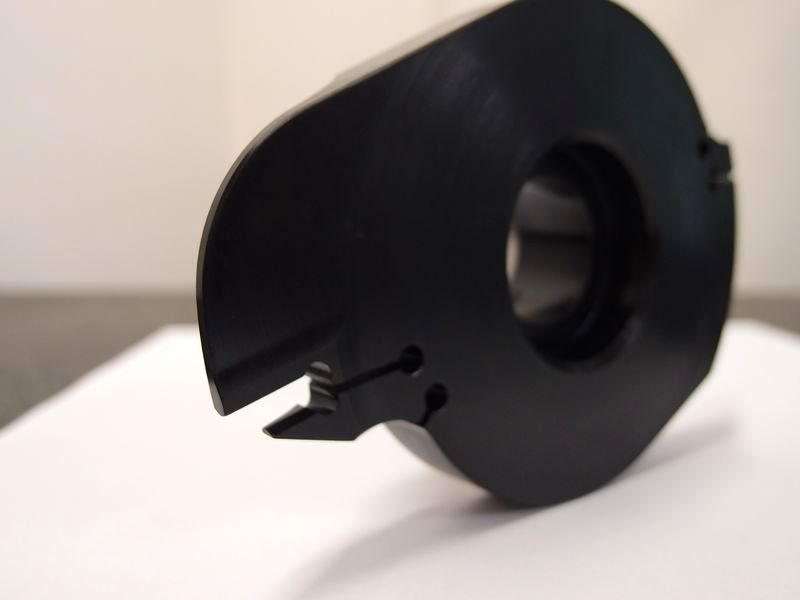

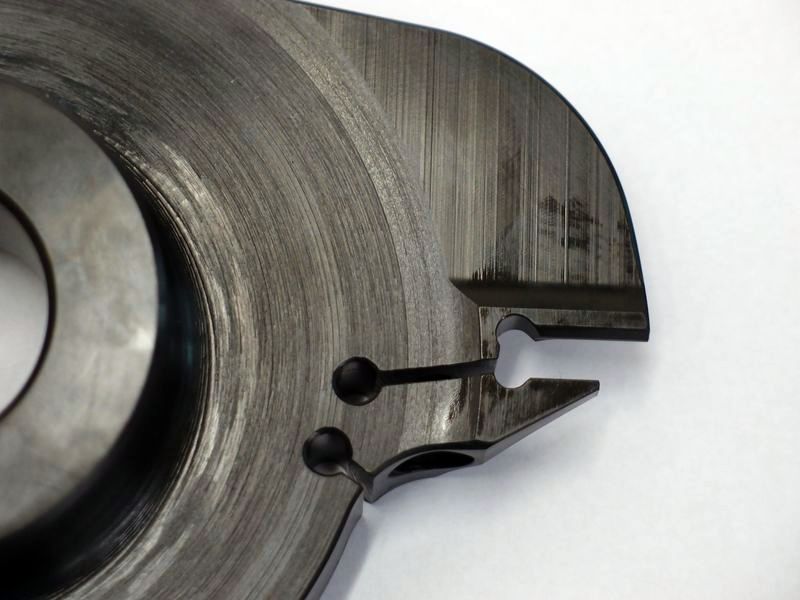

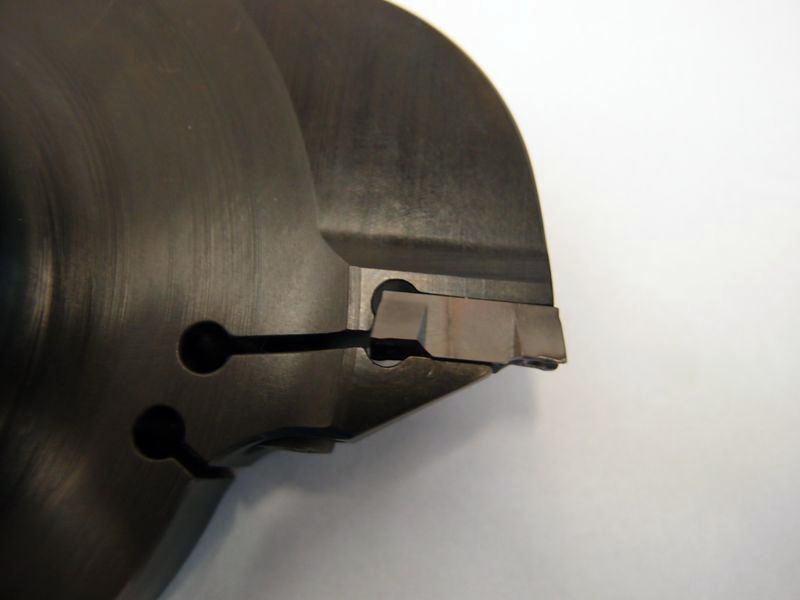

Vypichovací hlava

Speciální nástroj pro vypichování mezikruhové drážky (vnější průměr 164 mm, vnitřní průměr 140 mm, hloubka drážky 12 mm). Nástroj provede i sražení hran drážky 3x45°. Tento nástroj přinesl zákazníkovi razantní snížení výrobních časů o více než 60% a tím i extrémně rychlou návratnost investice. Spolupráce Kastr - Iscar se tak znovu ukázala býti velmi úspěšná. Fotografie je pořízena v okamžiku nastavování nástroje, nástroj je jinak určen pro větší horizontální centrum.

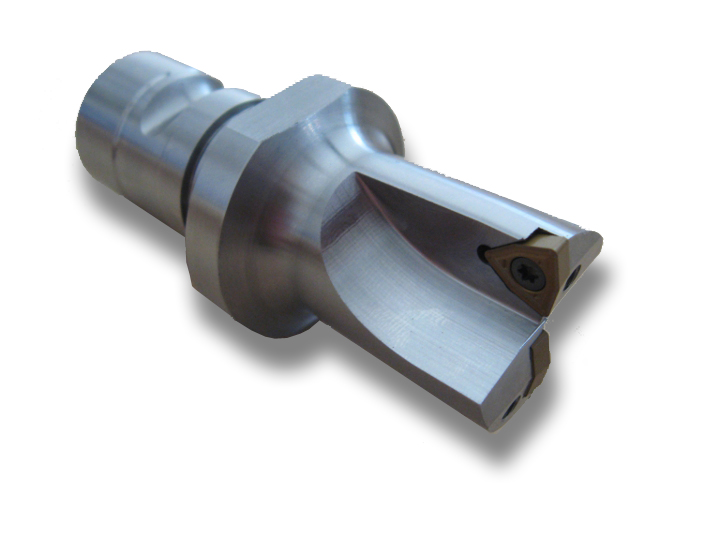

Vrták d28

Vrták s vnitřním chlazením pro vyměnitelné břitové destičky Kennametal, stopka pro upínání do speciální ruční vrtačky.

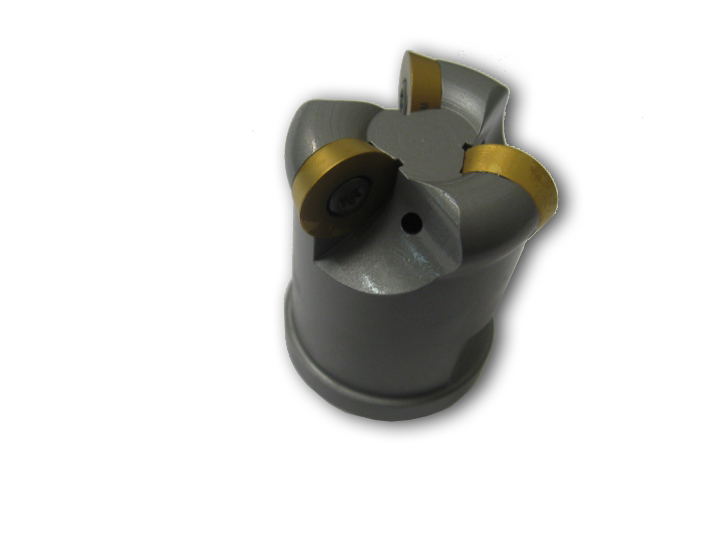

Fréza d32 R5

Malý frézovací nástroj pro kruhové destičky Kennametal.

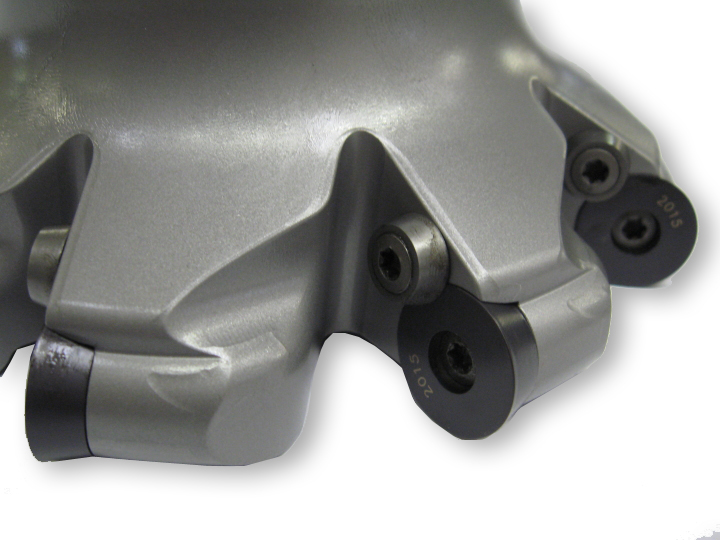

Frézovací hlava D160 R10

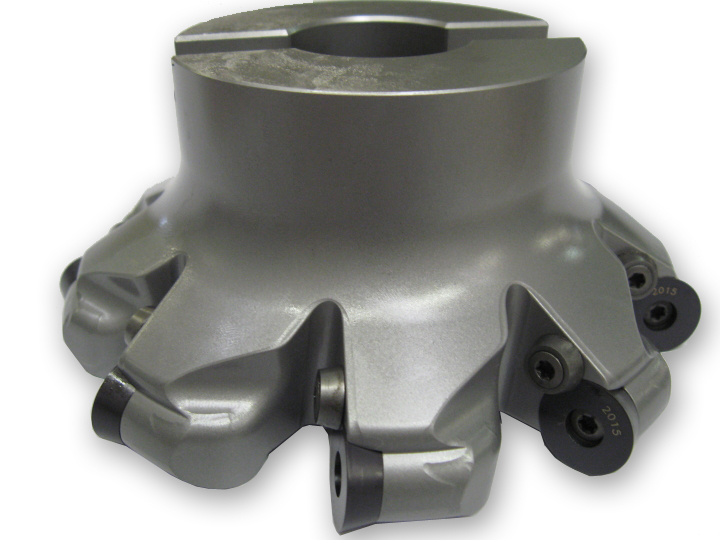

Speciální frézovací hlava průměr 160 pro kruhové destičky Ingersoll - velmi silná kombinace pro frézování velkých tvarově složitých součástí. Frézovací hlava byla oproti standardnímu provedení navržena a vyrobena tak, aby její těleso nemohlo v tvarově složitých záhybech lopatek turbín zavadit o obrobek lopatky. Plátky Ingersoll zaručují bezkonkurenční životnost i při obrábění odlitku se zbytky slévárenského písku v povrchové struktuře lopatky. Spolupráce zkušených obchodních zástupců ISCARu s našimi konstrukčními a technologickými možnostmi tak přinesla konečnému zákazníkovi významnou úsporu času i peněz.

Fréza pro T-drážku

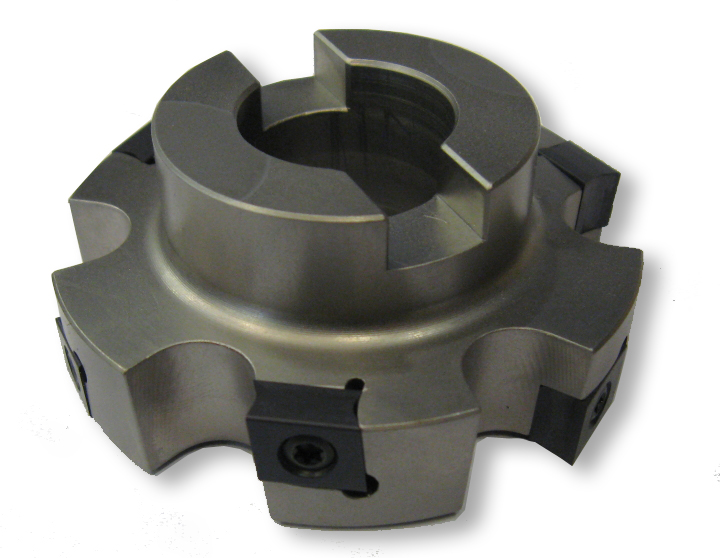

Speciál pro frézování T-drážky ve svěrácích RSVS. Vysoce produktivní nástroj s tangenciálními břitovými destičkami Ingersoll.

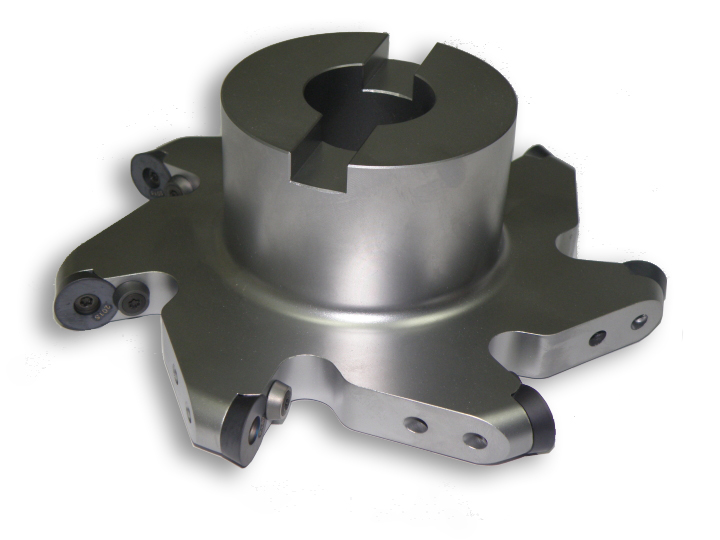

Kotoučová fréza radiusová

Kotoučová fréza radiusová pro R=10 s vyměnitelnými břit. destičkami Ingersoll.

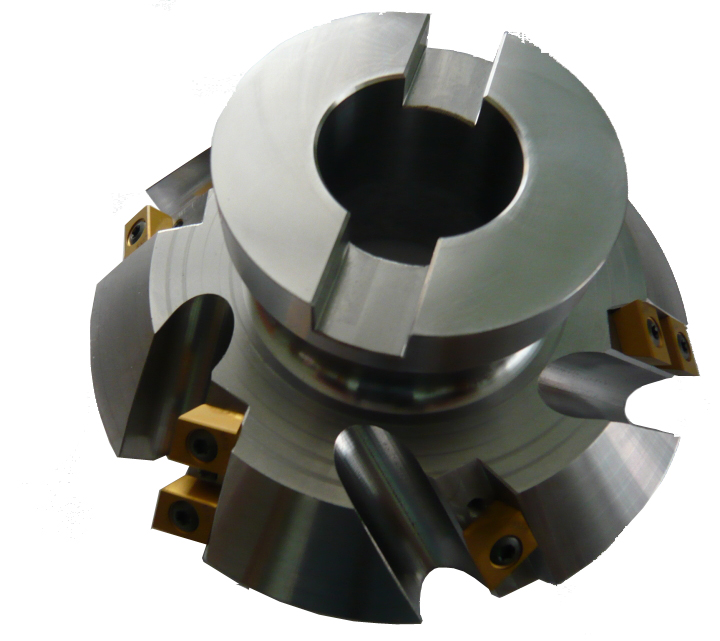

Fréza - ježek pro 45° sražení

Vyměnitelné břitové destičky Ingersoll jsou skloněny tak, aby tvořily v záběru 45°.

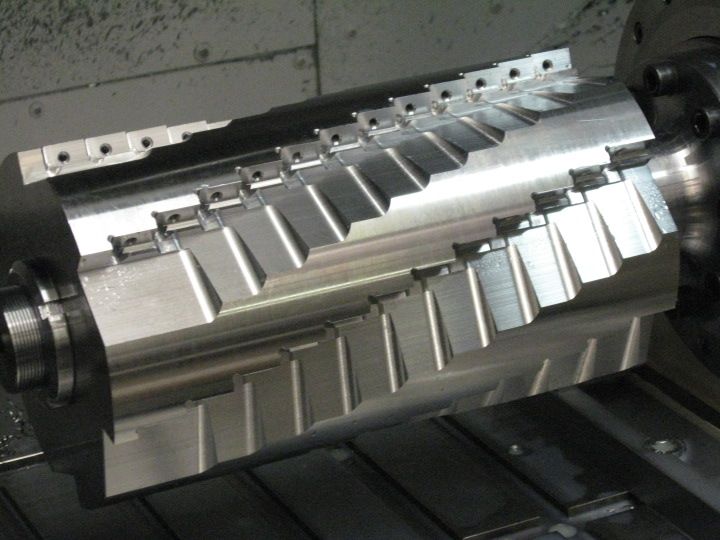

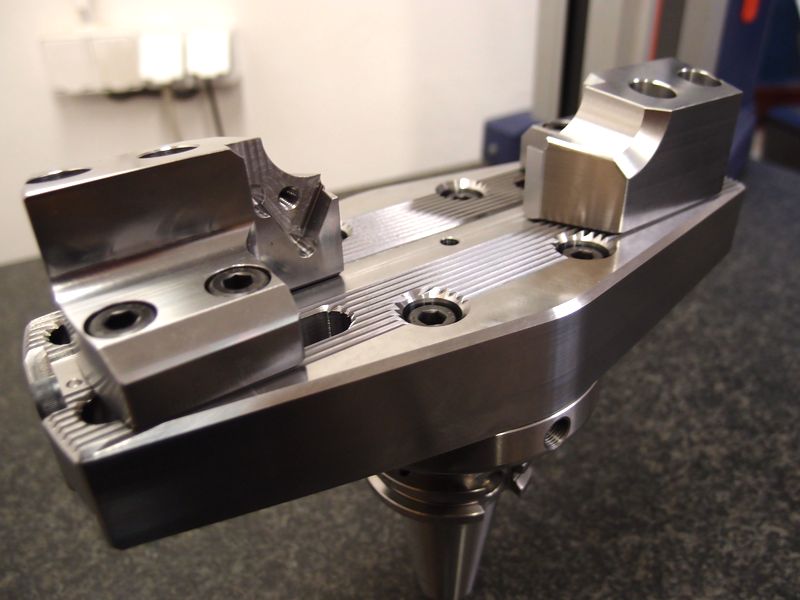

Ježek na metrické zoubkování - VIDEO

Pokud Vás zajímá, jak děláme zoubkování např. na měkkých čelistech, máte možnost nahlédnout. Tento nástroj jsme si totiž také vyrobili sami. Dříve jsme používali vybrušované HSS frézy, ty byly ale drahé a rychle se otupovaly. Nasazením tohoto nástroje se 72 vyměnitelnými závitovacími destičkami ISCAR jsme vyřešili všechny své dosavadní problémy při výrobě zoubků. Fréza jede klidně a velmi produktivně a to i do tvrdého materiálu. Pomocí tohoto nástroje tak tvoříme zoubky se stoupáním 3 mm a 1,5 mm.

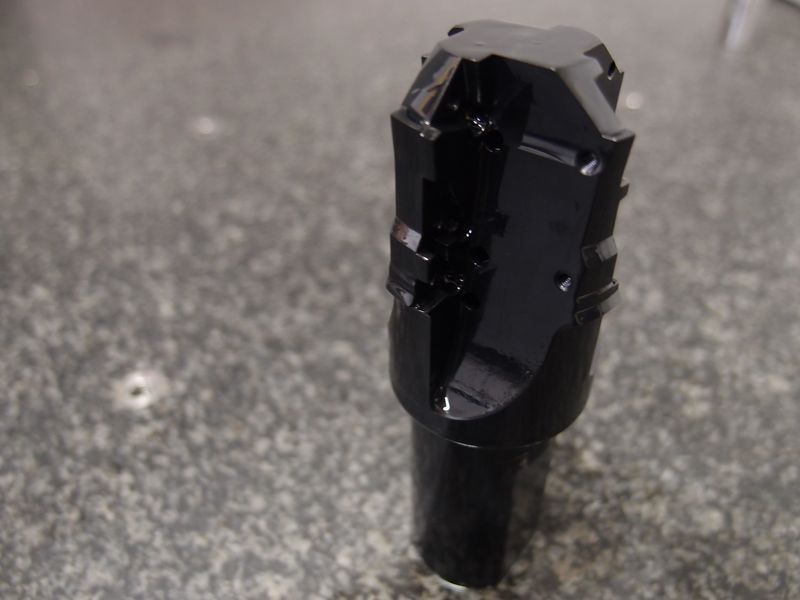

Vyvrtávací nástroj

Vyvrtávací nástroj pro velké průměry, v tomto případě v rozsahu 630-730 mm.

Nástroj pro zpětné zahloubení

Tento nástroj s vnitřním chlazením má atypický rozměr zahloubení k vrtané díře. Protože prodejci těchto nástrojů mají k dispozici jen standardní řady, nebylo jej možné nikde zajistit. Proto jsme jej vyvinuli na míru dle výkresové dokumentace výrobku, pro který je určen.

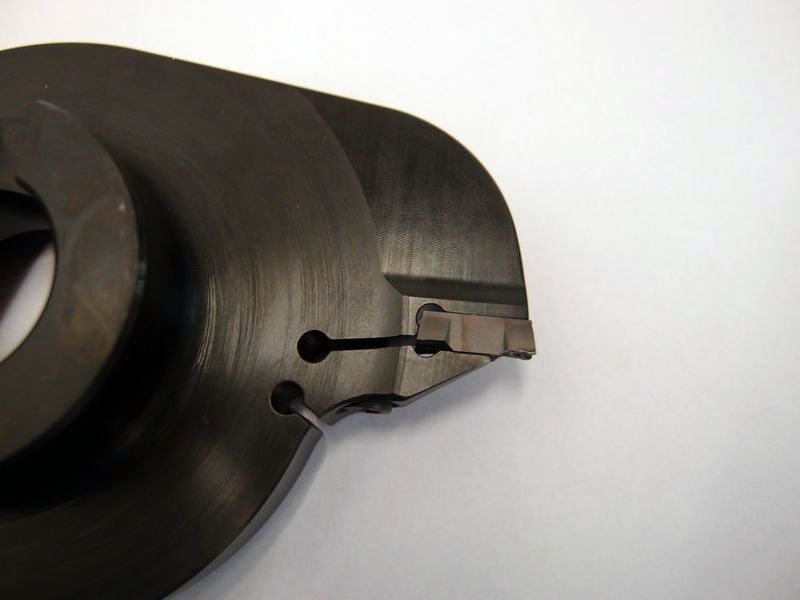

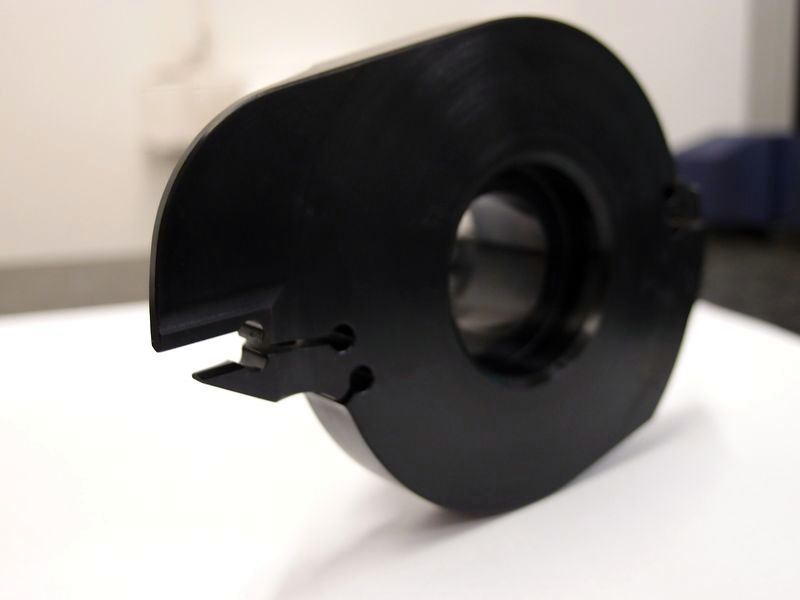

Nástroj nahrazující kotoučovou frézu

Tak tento nástroj asi jen tak neuvidíte. Je to speciál, který jsme vyvinuli pro vlastní potřebu, protože jsme potřebovali nahradit z určitých specifických důvodů kotoučovou frézu při realizaci výrobku na vertikálním obráběcím centru. Nástroj velmi dobře funguje. Je schopen se zapíchnout a následně rozjet drážku do strany na požadovaný rozměr (šířka drážky). Je zřejmé, že vyměnitelné břitové destičky jsou zatěžovány přerušovaným řezem, ale s destičkami ISCAR lze zkrátka dělat ledacos.
