Broušení na plocho
Protože je naše rovinná bruska Chevalier B1224III vybavena všemi třemi pohybovými osami řízenými servopohonem s kuličkovým šroubem, je na ní možné brousit nejen rovinné plochy ale také křivky. Křivky lze brousit jak v podélném tak příčném směru.

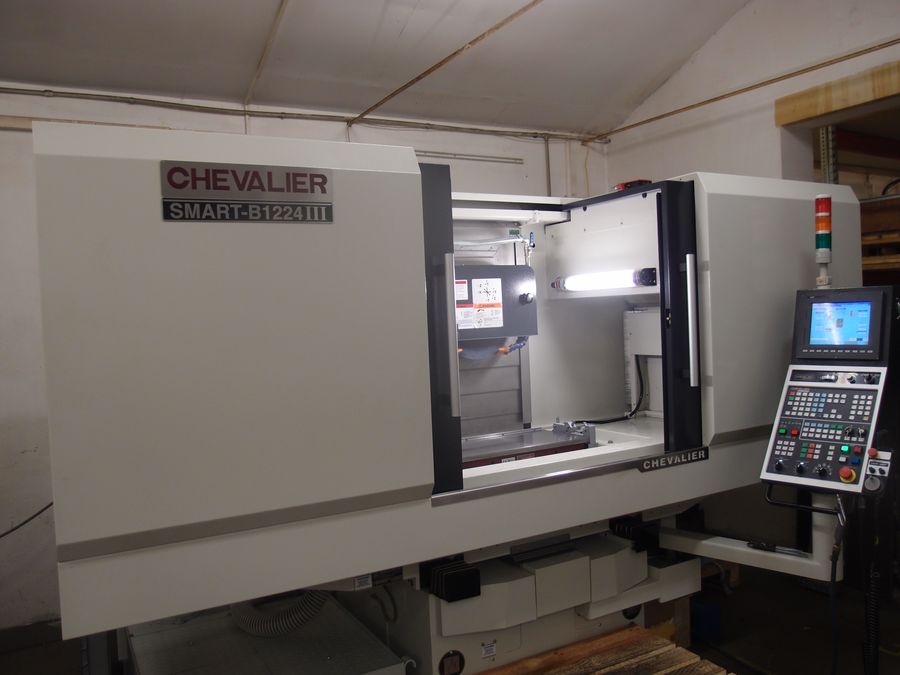

Bruska Chevalier SMART B1224-III
| Velikost stolu: | 300x600 [mm] |
|---|---|
| Maximální výška broušení: | 420 mm |
| Průměr brusného kotouče | 350 mm |
| Plynulá regulace vřetene | |
| Motor 11 kW | |
| Max. šířka brusného kotouče | 50 mm |
| Plné řízení všech os prostřednictvím kuličkového šroubu a servopohonu |
Na následujícím videu je ukázka broušení křivky v podélném směru:
Broušení na kulato
Studer S31 - univerzální CNC bruska na kulato
| Vzdálenost mezi hroty | 1000 mm |
| Výška hrotu nad ložem | 175 mm |
| Základ stroje | Granitan S103 |
| Broušení vnějších i vnitřních ploch | |
| Přesná C osa + | software Studer form pro broušení nekruhových tvarů (např. vaček) |
| Automatický senzor nábrusu | |
| Řídící systém | Fanuc 31i-A |
| Kontinuálně řízená přesná B osa, polohování po 0,0001 stupně. | 2x Vnější vřeteník, 1x vnitřní vřeteník. Broušení libovolných kontur |
